点屏配板技术操作方法(一)

浏览数:638
文章附图

   维修液晶电视经常会遇到图像显示方面的问题,有时候真的很难判断是主板问题,还是逻辑板,还是屏的问题。这就需要点屏配板技术来缩小故障范围。点屏配板首先需要通过观察备齐一下材料。

  一)屏线

  屏线分为单6位、双6位、单8位、双8位、单10位、双10位。

  下面以通用屏线为例来说明:一条屏线通常由电源线(一般是由多条红线并联,大多位于插头的边缘);地线(多条黑线);数据线(双绞线,+-)和时钟线(双绞线,有+-)。通过双绞线的对数(几对)也可判断他是几位。具体判读的方法如下表:

  屏线双绞线对数与位数关系表

双绞线对数

屏线位数

4

6

5

8

6

10

8

6

10

8

12

10

  二)屏型号

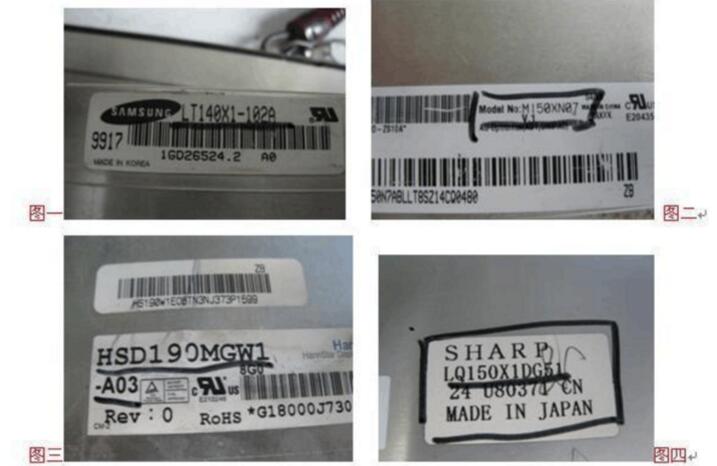

一定不要把外壳后面的型号当成是你的屏的型号,因为那里是液晶品牌的型号和代工生产厂家的出厂的一些编号。正确的应该是拆开外壳看液晶屏背面上有一个有条形码的标贴上一般都是条形码的上方。屏型号通常是由字母+3位数字+后缀组成的(如:LG320WXN-SA) 。


点屏配板技术操作方法(一)


  我们可以将被修电视的屏型号百度一下,查其规格书,进一步了解屏供电,位数,分辨率等参数(后面点屏要用到)。

  三)万能驱动

  淘宝上很多,其实您只要将屏型号报给店主,店主就会给你配好屏线,写好数据。购买时最好选择带有3D功能,现在的智能机很多都是3D屏,普通万能板点不亮3D屏。

  也可以向店主要该板的程序。通用板对应的程序库中会有很多的程序,点屏时需要有针对的选择。需要特别说明的是只能是在该板的对应程序库中查找,而不能将另一个型号万能板的程序用到这块板上,否则死机,切记!

  四)配屏线

  逻辑板供电的接口一般是在插件的两头,与保险链接,对应屏线的红色,一眼可以看出。地线与插件的铁皮爪子链接(插件引脚的头和尾即不是第一脚也不是最后一脚,而是固定铁皮爪子的接地脚)对应屏线的黑色,逻辑板接口上通常有几对平行线,每一对上面接有100欧姆的电阻,他们是时钟和数据线,对应屏线的双绞线。

  配屏线时按照上面的特点,首先简单目测一下逻辑板与屏线的各个引线是否对应,其次看看是否能插上,接下来就是测量了。具体方法是:将屏线插在逻辑板上,在屏线的另一端用1欧姆档测所有的红线应该相通,所有的黑线应该相通,红黑线之间不能相通,还有就是测量双绞线的正负之间应该有100欧姆的阻值,符合上述条件则这条屏线选择正确,否则重新选择屏线。
