ACF胶技术资料_ACF介绍

浏览数:1748

ACF胶技术资料_ACF介绍.docx

ACF的构成-简介

ACF的意思是“Anisotropic Conductive Film”,

即异方性导电胶膜

ACF是同时具有接着、导电导电、绝缘绝缘三特性之半

透明高分子连续材料

显著特征是:Z方向上导电,X,Y方向上不导电,

即垂直导通,水平绝缘

ACF胶技术资料_ACF介绍

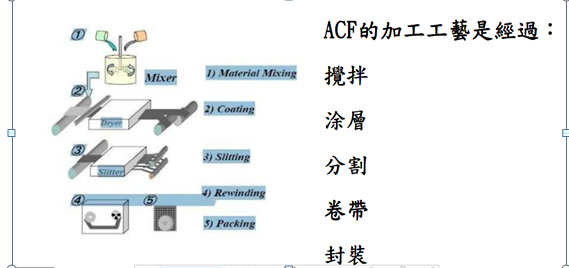

ACF的构成-加工工艺

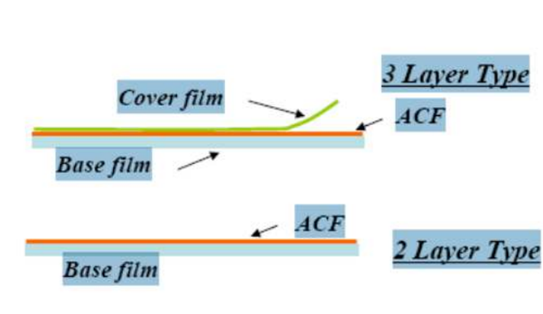

ACF胶材料的规格有两层ACF、三层三层ACF格式,三层规格三层规格
比两层多了一层保护层,选择三层还是两层,主要根据应用精度,也即pitch大小,两层ACF适用于大pitch,三层适用于小pitch
两种规格如图:

ACF胶技术资料_ACF介绍

ACF的构成-材料详解-粘结剂

ACF材料的base film基材主要为pi,ACF的填充物主要有亚克力和环氧树脂两种:

亚克力材料不需要较高bonding温度,但其质地较软但其质地较软,粘结强粘结强

度不大,在返修上比较容易在返修上比较容易,主要应用粘结性要求不高的应用主要应用粘结性要求不高的应用

即热塑性树脂

而环氧树脂正好与亚克力性能对称,粘结强度大,返修较难

即热固性树脂

热塑性树脂VS热固性树脂


热塑性树脂

热固性树脂

接着方式

低温接着

高温接着

优点

组装快速

极易重工

高温安定性

热膨胀性

吸湿性底

可靠性高

缺点

高溫下易劣化

可靠性底

信賴性底

加工温度高

不易重工

ACF的构成-材质详解-导电粒子

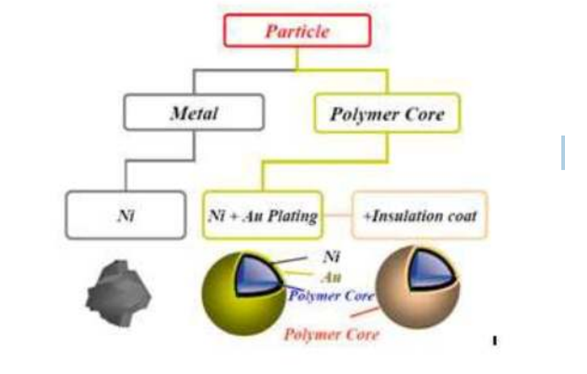

ACF的导电性依赖于粒子的传导性,ACF的导电粒子通常为3~10um,粒子的材质主要有两种规格粒子的材质主要有两种规格:

目前常用的粒子是Ni+Au

ACF胶技术资料_ACF介绍

导电粒子影响ACF胶质量的主要方面:

充填率

粒径分布&分布均匀性

粒子的材质

11 ACF的构成-材料详解-导电粒子

充填率高,则导电率提高,但同时会提升导电粒子互相接触造成短路的机率,反之亦然。

12 ACF的构成-材料详解-导电粒子

导电粒子必须具有良好的粒径均一性和真均一性和真圆度,以确保电极与导电粒子间的接触面的接触面积一致,维持相同的导通电阻,并同时避免部分电极未接触到导电粒子,导致开路的情形发生。

太大的导电粒子会降低每个电极接触的粒子数,同时也容易造成相邻电极导电粒子接触而短路的情形;太小的导电粒子容易行成粒子聚集的问题,造成粒子分布密度不平均

13 ACF的构成-材料详解-导电粒子

目前以金属粉末和高分子塑粉末和高分子塑料胶球表面涂布金球表面涂布金属为主,常见

使用的金属粉镍(Ni)、金(Au)、镍上镀金、银及锡合金等。

在细间距化的趋势下,如COF和COG构装所使用之异方性所使用之异方性导电胶,其导电粒子多表面镀镍镀金之高分子塑料胶粉末,

其特点在于塑料胶核心具可压缩性,因此可以增加电极与导电粒子间的接触面的接触面积
